F7015TV3中兴2.5G光猫拆解

互联网服务 评测
1

中兴 F7015TV3 2.5G光猫拆解

跟风换了一个近期比较热门的光猫F7015TV3，看中的是带2.5G口，体积小不带WiFi功耗低。支持XGPON和XEPON。

实际用下来温度还挺高的，放机柜里用温度74度+（机柜里气温35度+），每隔几分钟就掉线重启一次，加了个散热风扇温度降到52度左右，这才稳定下来。之前用的华为猫棒80度+的温度也能稳定运行。

测速可以跑满千兆宽带，速度1200MBps左右（运营商有预留一部分带宽），我们这边已经可以办理两千兆宽带了，但太贵了就没办。

  • - 2.5G猫棒购买地址：https://s.click.taobao.com/4cZCQjt

  • - VSOL 2.5G光猫：[https://s.click.taobao.com/QKq65kt](https://uland.taobao.com/coupon/edetail?e=kpX3r92NCnilhHvvyUNXZfh8CuWt5YH5OVuOuRD5gLJMmdsrkidbOUV9IBA4kmjLbL8njFGEHsxWGYgAj5YKtsJEZMg%2FmjRdXtflplNWdXnJPN3IopISY%2BZH7LX%2F42kK%2Fnyzw3VlvPNyBOK%2B8KjzSuzY3MUSAX0G1TP3uC6T%2BzrKa4jyh4U%2Bo3qet0qyUNSv5upa3HPGY0lI%2Bf4%2BtcDu44oLvKgaQ5D83qmGq7GPCXsH2XAjD13xyT%2FhMZgljYbZKIDM0diat5%2FkerXOn6GJRFuu0Ku8GaE9Yp%2Fb%2FPHH02SoH8NLdPi8SVD9ZzTfOOXe%2Bm9PGdJ%2FlaUZUAGa9XIpkqJ7%2BkHL3AEW&traceId=2132f66617185457854551823eb10d&union_lens=lensId%3APUB%401718545672%4021085110_0d03_190214de7c5_1ea0%400242KZOSJ8xosKmDVcil4nBV%40eyJmbG9vcklkIjo4MDY3NCwiic3BtQiiI6Il9wb3J0YWxfdjJfcGFnZXNfcHJvbW9fZ29vZHNfaW5kZXhfaHRtIiiwiic3JjRmxvb3JJZCI6IjgwNjc0In0ie%3BtkScm%3AselectionPlaza_site_4358%3Bscm%3A1007.30148.329090.pub_search-item_1b11fd33-2e9e-4df8-ad07-54a86b64e6d3_)

    • **电子/单片机技术交流QQ群：[820537762](https://qm.qq.com/q/ZmTfBbFM4Y)**

    ## 外观照片

    正面

    5211×3836 1.41 MB
    ![](upload://2W9jGX6xhWzlK3EZ81sRcdVFG19.jpeg)

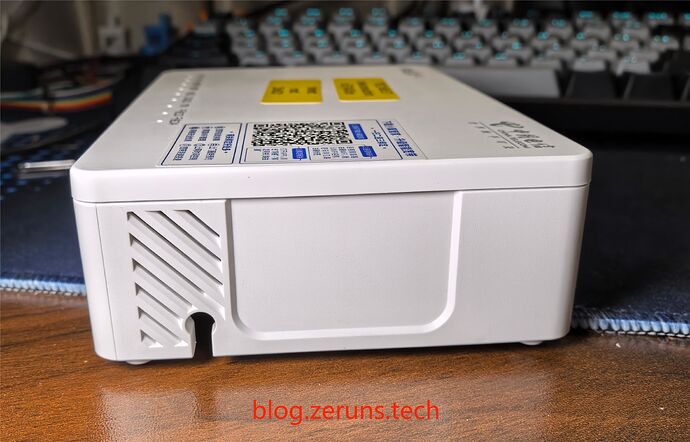

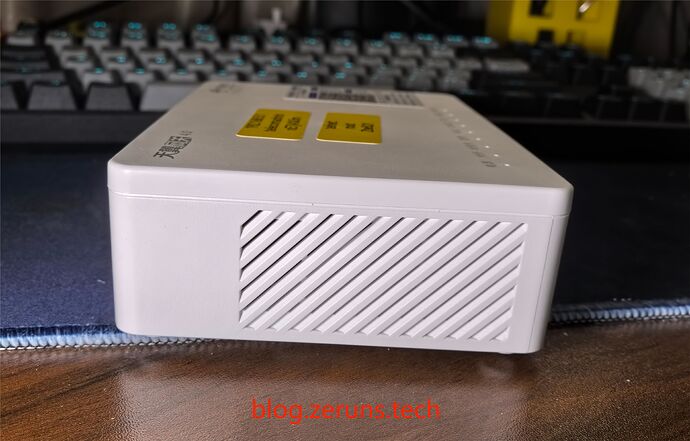

    侧面

    5183×3313 1.05 MB
    ![](upload://o783BNFoLC9OvcQn3psiwN8sJtg.jpeg)
    5224×3347 1.28 MB
    ![](upload://eWPbgFp9MgiEkfpBXmhsDXb9sYM.jpeg)

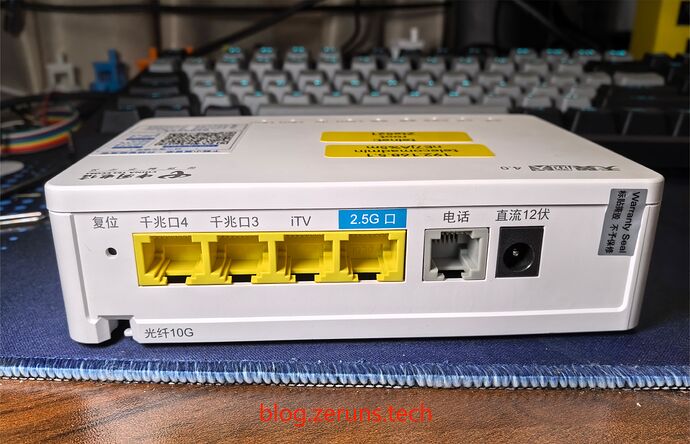

    背面接口，有1个2.5G口，1个IPTV口，2个千兆口，还有一个电话线接口。

    5654×3644 1.69 MB
    ![](upload://htt4GqdFNX3H3ti6kB7Z6S6QjtZ.jpeg)

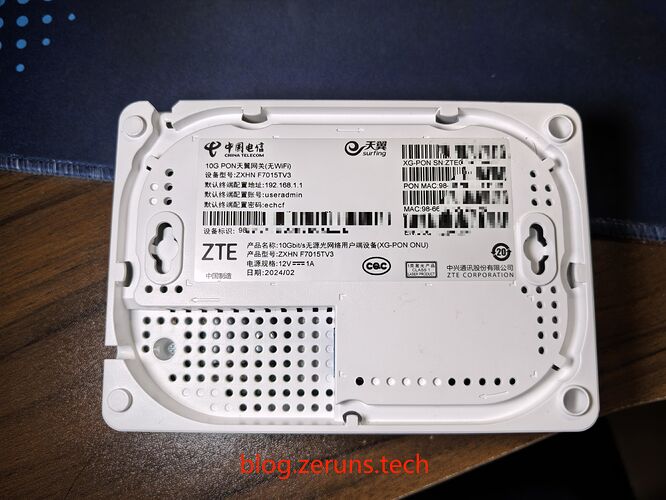

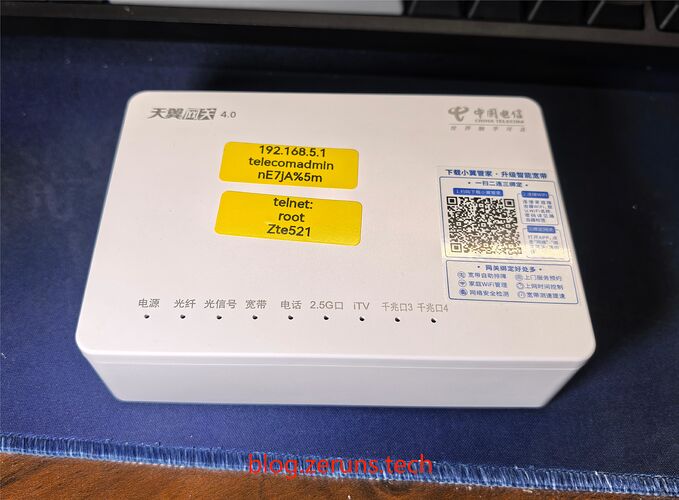

    底部，设备信息贴纸，以及SC光纤接口。

    贴纸信息如下：

  • - 产品名称：10Gbit/s无源光网络用户端设备(XG-PON ONU)

  • - 产品型号：ZXNH F7015TV3
  • - 电源规格：12V 1A
  • - 日期：2024/02
  • - 默认终端配置地址：192.168.1.1
  • - 默认终端配置账号：useradmin
  • - 默认终端配置密码：echcf

    • 5000×3750 1.39 MB
    ![](upload://1mXrV5tKm6aebV3Ffc7Kjf3wjLc.jpeg)

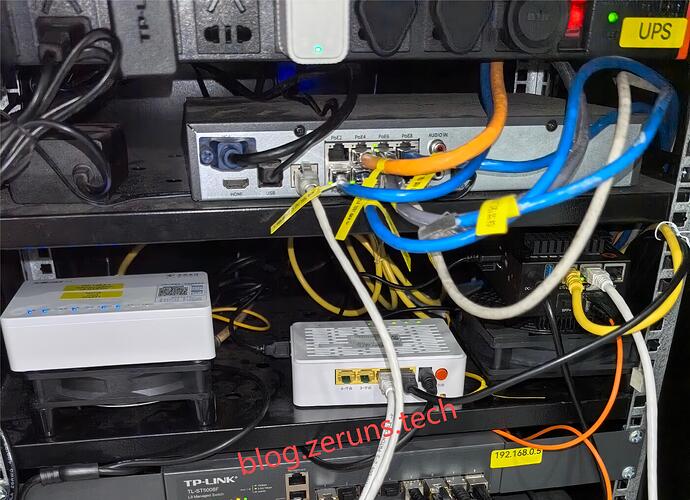

    放入机柜后

    4368×5744 1.98 MB
    ![](upload://gcDZ80q90U4rzVEPteDUtu3qEC6.jpeg)

    2.5G交换机 TL-SE2109简单开箱评测：[https://blog.zeruns.tech/archives/780.html](https://blog.zeruns.tech/archives/780.html)

    WiFi7无线路由器TL-7DR6560简单开箱测评：[https://blog.zeruns.tech/archives/753.html](https://blog.zeruns.tech/archives/753.html)

    TL-SH5428 万兆交换机开箱和简单的评测：[https://blog.zeruns.tech/archives/707.html](https://blog.zeruns.tech/archives/707.html)

    ## 拆解照片

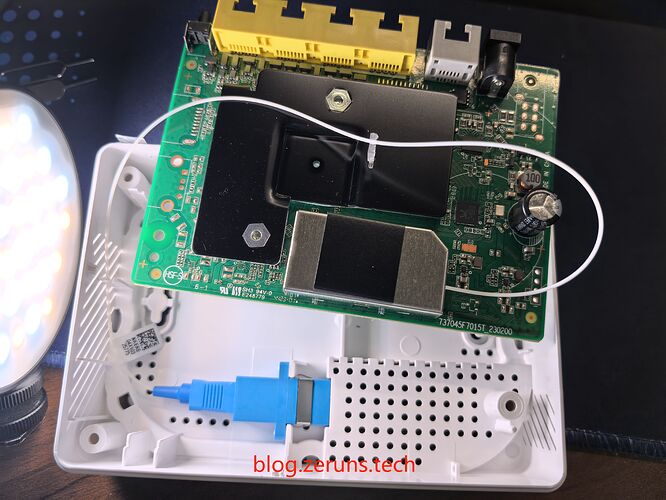

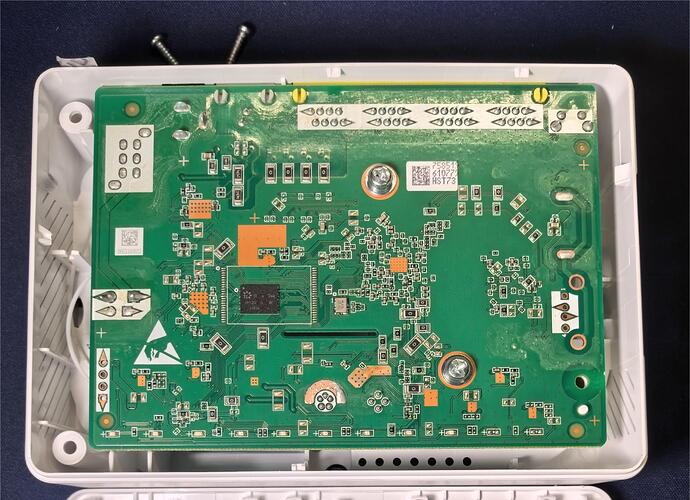

    拆开顶盖，可以看到电路板底面，有一颗型号开头为HYF2G的芯片，应该是江苏扬贺扬公司的NAND Flash芯片，用来存储固件的，容量应该是2Gbit（256MByte）。

    3904×5504 1.81 MB
    ![](upload://6YPQpf3cXMS7eiefuZo9Hqkx2vS.jpeg)

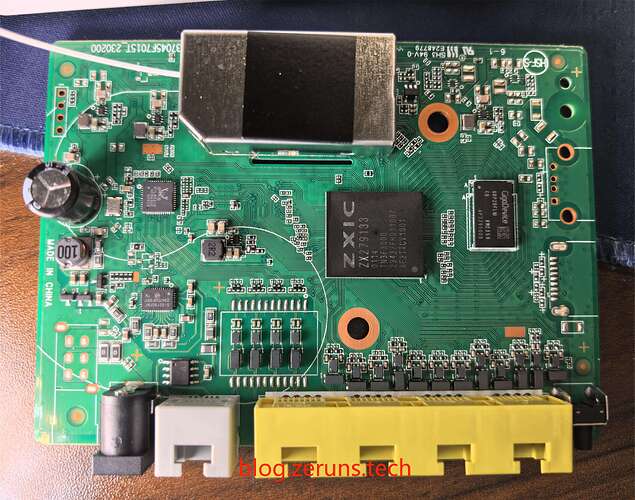

    将电路板翻过来看正面，可以看到有一根光纤从一个屏蔽罩里引出接到外壳上的SC光纤接口，屏蔽罩里应该是光模块。还有一块大的黑色的散热片，散热还挺足的，但为什么还是这么热呢。

    5824×4368 1.85 MB
    ![](upload://6wDuaZ5DE6l5hMGIYD9CFdVM5Cd.jpeg)

    电路板中间最大的芯片是光猫的SOC，型号为ZXIC ZX279133，中兴微电子自研的芯片，基于中芯国际14nm制程打造，双核A53架构，双核心的CPU与八核心的NPU，组成了10核心的自研主芯片。

    ZX279133芯片的右边是兆易创新（GigaDevice）的DDR3L内存颗粒，型号为GDP2BFLM-CB，容量为4Gbit（512MByte），速率为1866Mbps。

    5214×4105 1.92 MB
    ![](upload://votZeRFD22IChvC6kRR7hjYwlZ4.jpeg)

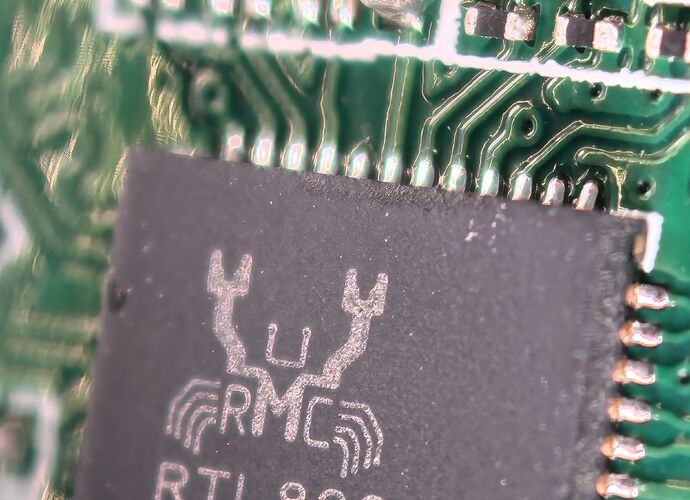

    左边还有一颗型号为RTL8221B的芯片，应该是2.5G的PHY芯片。

    3072×4096 864 KB
    ![](upload://nClOTBLt2y3nbXKgd7NW2OAEhUI.jpeg)

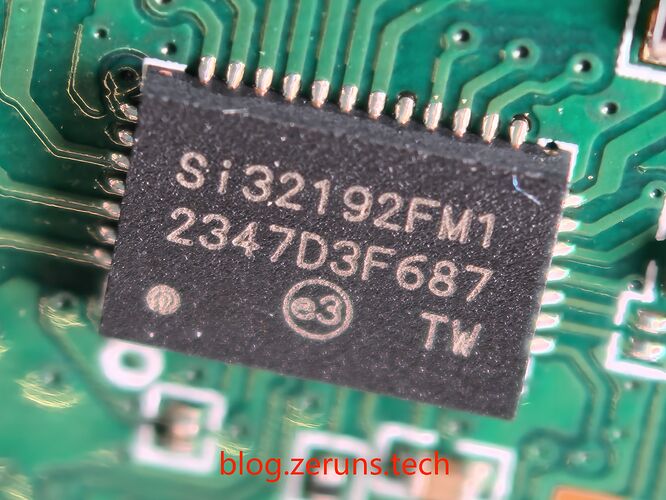

    下面还有1颗型号为Si32192FM1的芯片，应该是电话接口的芯片。

    Si3219x系列芯片是由Skyworks Solutions公司生产的一种高性能的单通道FXS（Foreign Exchange Station）解决方案，专为VoIP网关、路由器、xDSL综合接入设备、光网络终端、模拟终端适配器、电缆eMTA、无线固定终端、无线本地环路和WiMAX客户端设备等应用设计。这些芯片集成了所有必要的BORSCHT功能（Battery feed, Overvoltage protection, Ringing, Supervision, Coding, Hybrid circuit, and Test），在一个4x6毫米的38引脚QFN封装内提供了完整的电话接口解决方案，符合全球的规范要求。

    4096×3072 939 KB
    ![](upload://xTYSOswqDlawRbejehuN29N1LEr.jpeg)

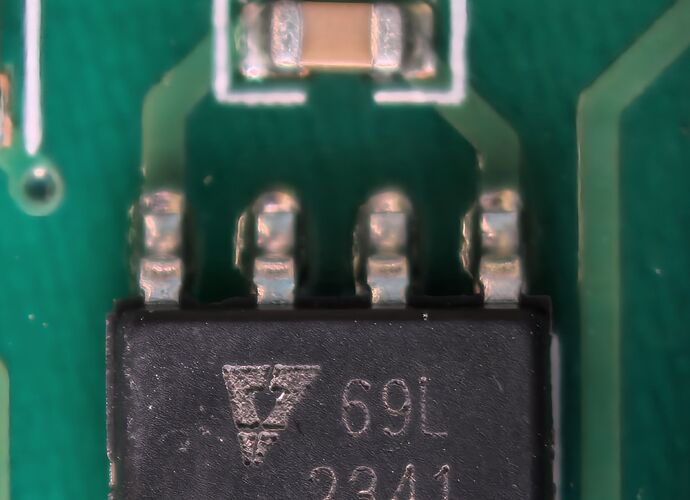

    电话接口附近还有颗丝印为69L2341的芯片，没查到资料，作用不知道。

    3072×4096 690 KB
    ![](upload://wSw54BhNJVNXtZeUQ0GVmCX3mvx.jpeg)

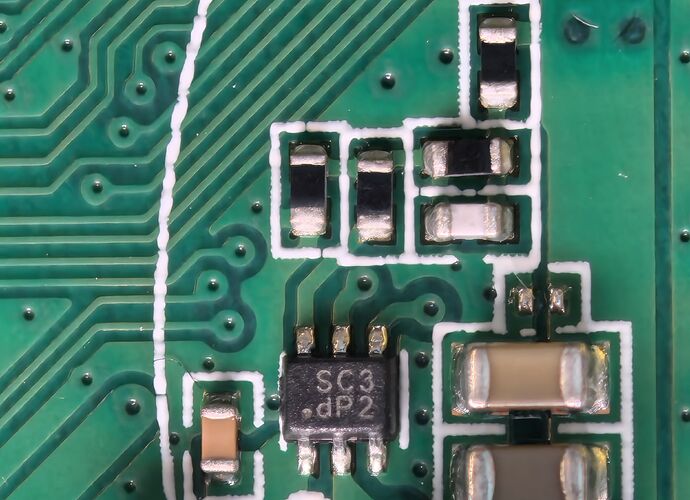

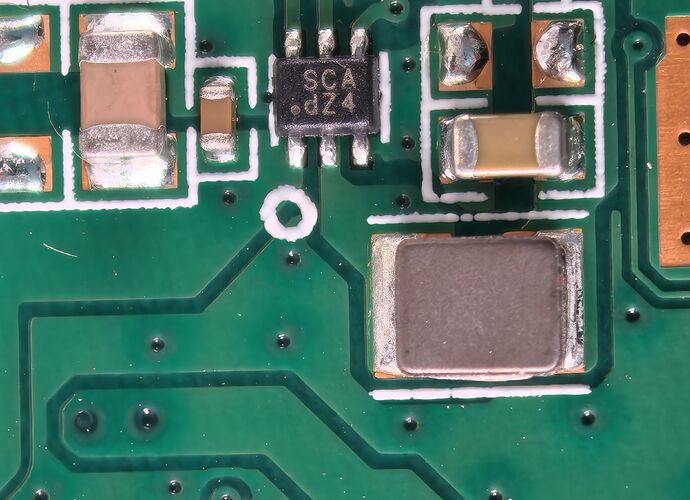

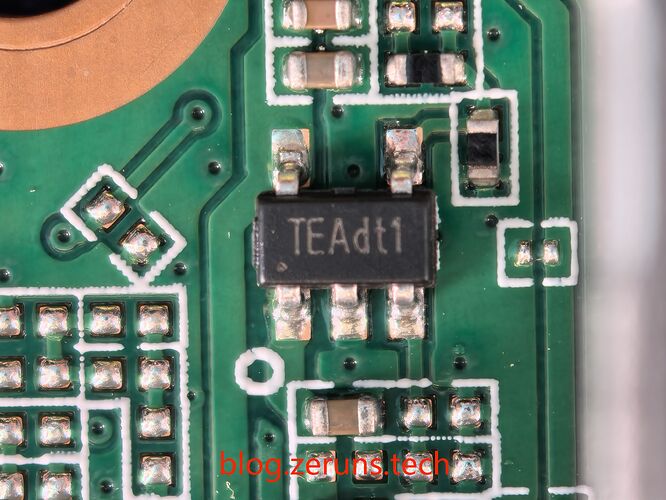

    还有一些小芯片，也是查不到资料。

    关于这些芯片我公众号文章里有人（adonis）在评论区给出解析：

    >

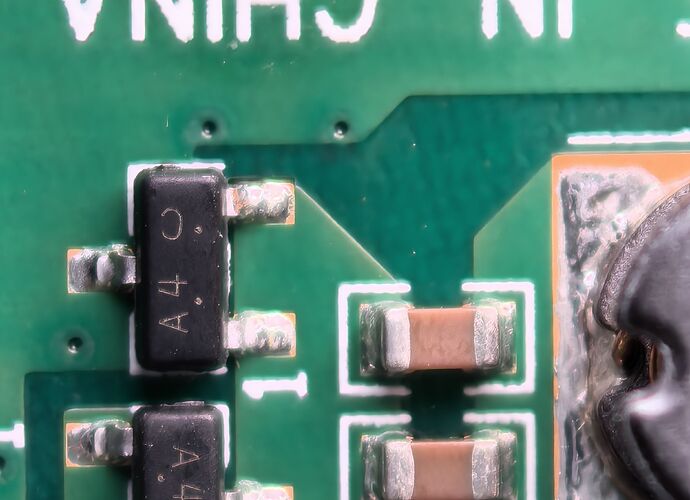

    69L2341是语音保护器和电话口有关，三极管也是和电话口有关。那些五脚小IC是LDO，六脚小IC是DCDC，都是把12V直流电转换为5V,3.3V,2V,1V直流电供给不同模块工作所需的电压用的。我们厂是中兴烽火小米光猫机顶盒路由器的代工厂，这个有可能就是我们厂代工的

    3072×4096 709 KB
    ![](upload://kS4uiXZqwJZKMlVKxgNFYqajTR6.jpeg)

    4096×3072 922 KB
    ![](upload://jHlclU6WwlleafyF5ip4AHWgEtk.jpeg)

    3072×4096 929 KB
    ![](upload://bXIlZRiihOoED0GUHEgM6UArEnV.jpeg)

    3072×4096 820 KB
    ![](upload://ssBK44nYSkoXaUvoRmBoen4i6IS.jpeg)

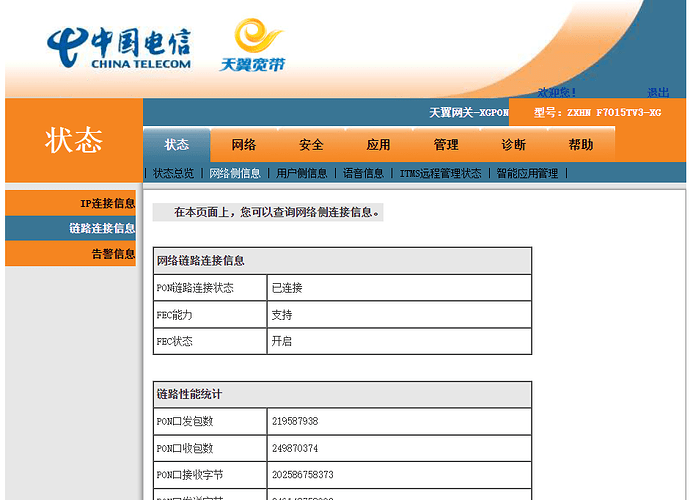

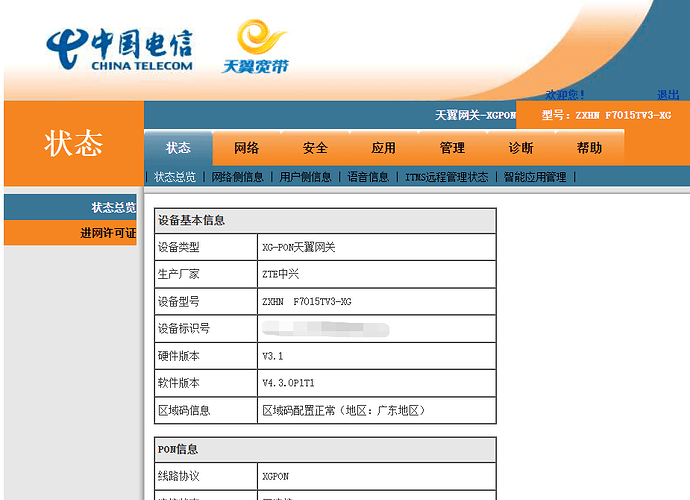

    ## 后台截图

    925×1263 84.5 KB
    ![](upload://fsBhSgpCI2jGvxv8GIS2G4YAeA3.png)

    941×979 79.1 KB
    ![](upload://9rmCEDpox99Dw1QiQe9p85ZCpwz.png)

    ## 光猫发热情况热成像图

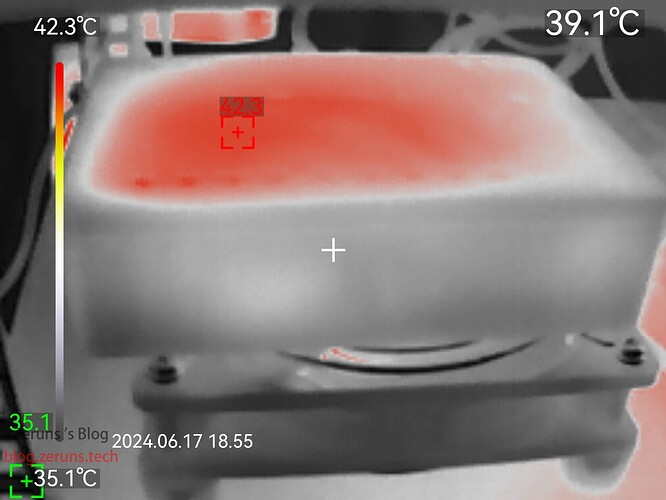

    下面这张是中兴的F7015TV3加散热风扇后的热成像图像，顶盖大部分面积40度以上，最高点42.3度：

    1680×1260 159 KB
    ![](upload://qfNne6VcusxBZDI1yLNiyaVh7jE.jpeg)

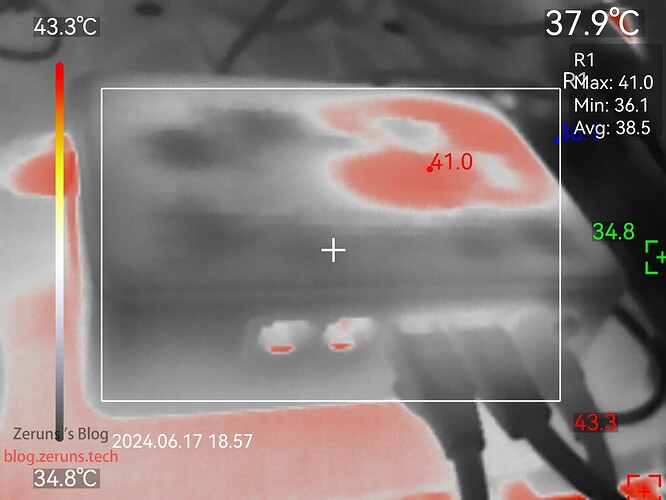

    下面这张是移动的吉比特H50G光猫的热成像图像，没有加风扇，顶盖只有小部分面积在40度以上，最高点41度：

    1680×1260 181 KB
    ![](upload://sGZm2Mhzbkv7vmdZGUSVv2AGwWv.jpeg)

    优利德UTi261M热成像仪开箱测评：[https://blog.zeruns.tech/archives/798.html](https://blog.zeruns.tech/archives/798.html)
